Száraz típusú transzformátor útmutató: típusok, specifikációk és alkalmazások

A száraz típusú transzformátor A folyadékkal töltött egységekben használt ásványolaj helyett levegőt, epoxigyantát vagy más nem folyékony anyagot használ szigetelésre és hűtésre az áramkörök között. Ez a konstrukció kiküszöböli az olajjal kapcsolatos tűz- és szivárgásveszélyt, ezért a berendezéseket széles körben előírják kórházakban, iskolákban, sokemeletes épületekben és adatközpontokban, ahol beltéri elhelyezésre van szükség.

155 °C A szigetelési osztály általános hőmérséklet-emelkedési határa az öntöttgyanta tekercseknél

Mi az a száraz típusú transzformátor?

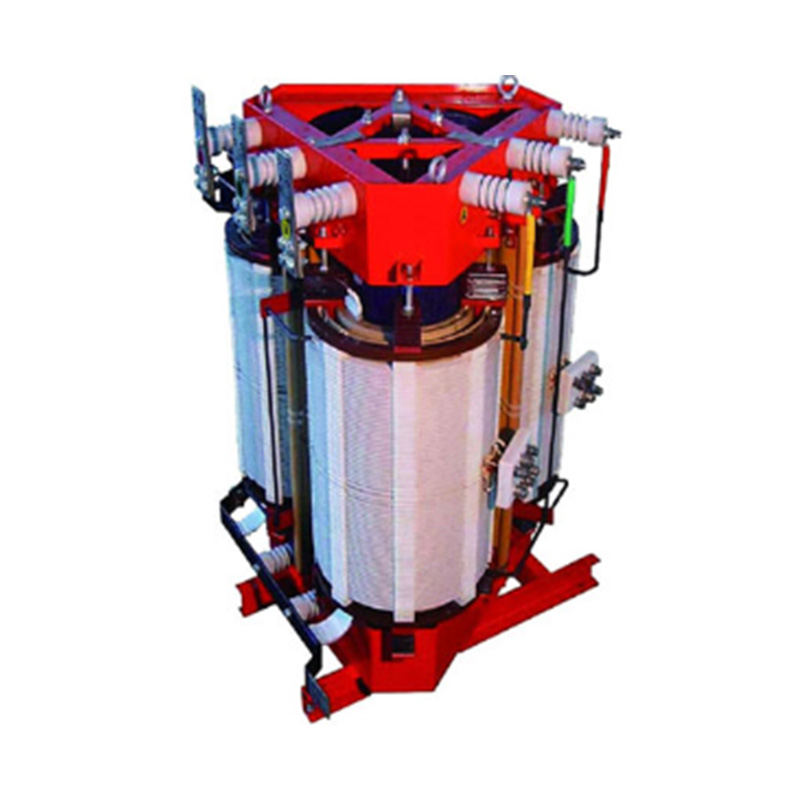

A száraz típusú transzformátor egy statikus elektromos eszköz, amely felfelé vagy lefelé növeli a feszültséget anélkül, hogy magját és tekercseit folyékony dielektrikumba merítené. A hűtés természetes légkonvekcióval (AN) vagy kényszerített levegőkeringtetéssel (AF) történik, a szigetelést pedig olyan anyagok biztosítják, mint az öntött epoxigyanta, lakkozott ruha vagy műgyantával impregnált papír. A folyékony szigetelés hiánya azt jelenti, hogy nincs olaj, amely szivároghat, meggyulladhat, és nincs szükség elszigetelési infrastruktúrára.

Öntött gyanta száraz típusú transzformátor: olyan transzformátor, amelyben a primer és a szekunder tekercs vákuum öntött epoxigyantába történik, szilárd, nedvességálló szigetelőtömböt képezve a réz vagy alumínium vezető körül.

Működési elv és felépítés

Mint minden transzformátor, a száraz típusú egység is elektromágneses indukcióval működik. A primer tekercsben lévő váltóáram változó mágneses fluxust hoz létre a laminált acélmagban, ami ezzel arányos feszültséget indukál a szekunder tekercsben. A primer és szekunder tekercsek fordulatszáma határozza meg, hogy az egység növeli-e vagy csökkenti-e a feszültséget.

A jelenlegi gyártásban három tekercselési technológia általános:

Öntött gyanta (vákuumnyomással impregnált epoxi) konstrukció, közepes és nagyfeszültségű elosztáshoz
Vákuumnyomással impregnált (VPI) lakkszerkezet, jellemzően alacsonyabb feszültséghez vagy kisebb kVA névleges teljesítményekhez
Nyitott tekercses szerkezet üvegszálas vagy Nomex szigeteléssel, ahol a kompakt műgyantaöntvény nem praktikus

Műszaki specifikációk és teljesítménytényezők

Az egység helyes kiválasztása attól függ, hogy több névleges paramétert a terheléshez és a telepítési környezethez kell igazítani, nem pedig a kVA kapacitást.

Paraméter	Tipikus tartomány	Kiválasztás Relevancia
Teljesítmény besorolás	25 kVA és 10 000 kVA között	Megfelel a csatlakoztatott terhelésnek és a növekedési tartaléknak
Feszültségosztály	36 kV-ig primer	A felfelé irányuló elosztó feszültség határozza meg
Szigetelési osztály	F osztály (155°C) vagy H osztály (180°C)	Szabályozza a megengedett hőmérséklet-emelkedést és élettartamot
Hűtési módszer	AN (természetes) vagy AF (kényszerített levegő)	Az AF akár 40 százalékos kapacitást is növel a csúcsterhelés alatt
Impedancia	4 százalékról 8 százalékra	Befolyásolja a hibaáram- és feszültségszabályozást
Hangszint	50 dB és 70 dB között kVA-tól függően	Foglalt beltéri telepítésekre vonatkozik

Alkalmazási forgatókönyvek

Mivel a száraz típusú transzformátorhoz sok országban nincs szükség olajzáró gödörre, tűzgátló falakra vagy kültéri boltozatra, ez a standard választás olyan helyeken, ahol a személyzet ugyanabban az épületben tartózkodik, mint az elektromos berendezés. A gyakori telepítési környezetek a következők:

Kereskedelmi sokemeletes épületek, ahol az egységet a felső emeletekre vagy az alagsori elektromos helyiségekbe telepítik
Kórházak és iskolák, ahol a tűzvédelmi szabályok korlátozzák az olajjal töltött berendezések használatát az elfoglalt épületekben
Adatközpontok, ahol a zavartalan áramelosztás és az alacsony tűzveszély egyaránt prioritást élvez
Megújulóenergia-létesítmények, beleértve a szélturbina-gondolát és a napenergia-inverter állomásokat
Ipari üzemek olyan feldolgozási területekkel, amelyek tiltják az éghető folyadékokat a gyártósorok közelében

Száraz típusú vs. olaj típusú transzformátorok

A két technológia leginkább a hűtőközeg, a tűzállóság és a karbantartási profil tekintetében tér el egymástól. Az alábbi táblázat összefoglalja a vásárlási döntés szempontjából lényeges gyakorlati különbségeket.

Tényező	Száraz típusú transzformátor	Olaj típusú transzformátor
Hűtőközeg	Levegő vagy epoxigyanta	Ásványi vagy szintetikus olaj
Tűzveszély	Alacsony, önkioltó gyanta kapható	Magasabb, elszigetelést igényel
Beltéri telepítés	A legtöbb lakott épületben engedélyezett	Jellemzően korlátozott, vagy trezort igényel
Karbantartás	Minimális, olajvizsgálat nem szükséges	Időszakos olajmintavétel és szűrés
Tipikus kVA tartomány	25-10 000 kVA	25 kVA - 100 000 kVA felett
Túlterhelési tolerancia	Kényszerhűtés nélkül alacsonyabb	Általában magasabb, az olaj hatékonyan vezeti el a hőt

Kiválasztási szempontok

Környezeti expozíció. A beltéri egységek szabványos burkolatokat használnak; kültéri besorolású száraz típusú transzformátorok időjárásálló burkolatot igényelnek további korrózióvédelemmel és vízelvezetéssel.

Profil betöltése. A folyamatos nagy terheléseknél a kényszerlevegős hűtési lehetőségek és az alacsonyabb névleges impedancia előnyt jelent a feszültségesés korlátozása érdekében.

Magasság és környezeti hőmérséklet. Mindkét tényező csökkenti az effektív kVA-kapacitást, és ezeket figyelembe kell venni a leértékelési számításban.

Hangkövetelmények. A lakott épületek gyakran meghatároznak egy maximális zajszintet, ami befolyásolja a mag kialakítását és a szerelési módot.

Tűzvédelmi és építési szabályok betartása. A helyi előírások meghatározott szigetelési osztályt vagy tűzvédelmi osztályt írhatnak elő a beltéri elhelyezéshez.

Használhatók a száraz típusú transzformátorok kültéren?

Igen, a kültéri telepítés lehetséges, ha az egység az adott alkalmazáshoz minősített időjárásálló burkolattal, általában NEMA 3R vagy azzal egyenértékű burkolattal készül. A kültéri száraz típusú transzformátorok további védelmet tartalmaznak a nedvesség behatolása ellen, szellőző zsalukat esővédővel és korrózióálló bevonattal. A kültéri egység meghatározásakor figyelembe kell venni a környezeti hőmérséklet-ingadozásokat és a páratartalmat a termikus tervezésben.

Telepítési és karbantartási ajánlások

A helyszín előkészítése. Ellenőrizze a padló terhelhetőségét, a szellőzési távolságot és a hozzáférést a tekercs jövőbeli ellenőrzéséhez.

Elektromos csatlakozás. Ellenőrizze a nyomaték specifikációit az összes kapocscsatlakozáson, és erősítse meg a helyes fázisforgást, mielőtt feszültség alá helyezi.

Üzembe helyezési tesztek. Az első feszültség alá helyezés előtt végezze el a szigetelési ellenállás tesztelését és a tekercsellenállás mérését.

Rutinellenőrzés. Ellenőrizze a szellőzőnyílásokat, hogy nem halmozódott-e fel por, és ellenőrizze a tekercselést vizuálisan ütemezett időközönként, jellemzően évente.

Hőfigyelés. Ahol fel van szerelve, ellenőrizze a tekercshőmérséklet-érzékelő leolvasását, hogy észlelje a túlterhelés vagy a szellőzés elzáródásának korai jeleit.

Gyakori hibák és figyelmen kívül hagyott megfontolások

Alulméretezett szellőzési hézag, ami növeli az üzemi hőmérsékletet és lerövidíti a tekercs élettartamát
A magasságcsökkentési tényezők figyelmen kívül hagyása 1000 méter feletti telepítéskor
Impedanciaértékek kiválasztása a felfelé irányuló hibaáram-koordináció ellenőrzése nélkül
A zajszint követelményeinek figyelmen kívül hagyása lakott padlózatoknál
A szigetelési ellenállás vizsgálatának kihagyása az első feszültség alá helyezés előtt

Iparági trendek és kilátások

A több régióban frissített energiahatékonysági szabványok által előidézett magasabb hatékonysági osztályok iránti kereslet a jobb magacélminőségek és az optimalizált tekercsgeometria felé kényszeríti a gyártókat. Az adatközpontok építésének növekedése és a megújuló energiaforrások összekapcsolása tovább bővíti azokat az alkalmazásokat, ahol beltéri, alacsony tűzveszélyes transzformációs berendezésekre van szükség.

Következtetés

A száraz típusú transzformátor praktikus alternatívát kínál az olajjal töltött berendezésekkel szemben, ahol a beltéri telepítés, a tűzveszély csökkentése vagy az egyszerűsített karbantartás a prioritás. A szigetelési osztály, a hűtési módszer és a tokozási besorolás az adott telepítési környezethez való igazítása a kulcsfontosságú lépés a megbízható, hosszú távú teljesítmény elérésében.

Gyakran Ismételt Kérdések

Mi az a száraz típusú transzformátor?

Ez egy olyan transzformátor, amely levegő vagy szilárd szigetelést, például öntött epoxigyantát használ olaj helyett a tekercsek szigetelésére és hűtésére, így alkalmas beltéri telepítésre tűzvédelmi infrastruktúra nélkül.

Mi a különbség a száraz és az olaj típusú transzformátorok között?

A száraz típusú egységek levegő- vagy műgyanta szigetelést használnak, és alacsonyabb tűzveszélyt jelentenek, míg az olaj típusú egységek folyékony dielektrikumot használnak, amely nagyobb hűtési hatékonyságot biztosít, de elszigetelést és időszakos olajvizsgálatot igényel.

Mi a 4 típusú transzformátor?

A transzformátorokat általában hűtési és szigetelési módszer szerint csoportosítják száraz típusú, olajba merülő, öntött műgyanta és gázszigetelt típusokra, amelyek mindegyike különböző feszültségosztályokhoz és telepítési környezetekhez igazodik.

Mire használhatók a száraz típusú transzformátorok?

A feszültség növelésére vagy csökkentésére használják kereskedelmi épületekben, kórházakban, iskolákban, adatközpontokban és ipari létesítményekben, ahol beltéri elhelyezésre és csökkentett tűzveszélyre van szükség.
