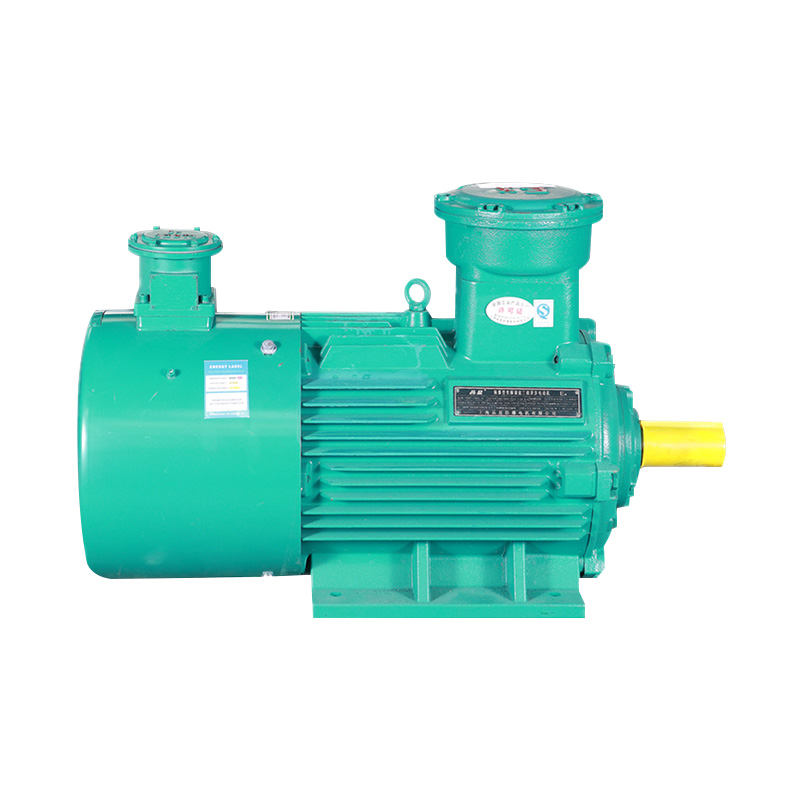

Kisfeszültségű motorok útmutatója: Hatékonyság, kiválasztás és alkalmazások 2026

Hatékonysági szabványok és a globális szabályozási környezet

Alacsony feszültségű motorok, amelyek üzemben vannak 1000 V alatt , világszerte egyre szigorúbb minimális energiateljesítményi szabványok (MEPS) hatálya alá tartoznak. Az EU (EU) 2019/1781 környezetbarát tervezési rendelete az átfogó keretrendszert képviseli, amelyet két lépésben hajtottak végre: 1. lépés 2021 júliusától és 2. lépés 2023 júliusától, amely kiterjesztette a hatályt és szigorította a követelményeket az 50 Hz-es és 60 Hz-es háromfázisú, egysebességes motorokra (akár S300S 300S 1 in 1 folyamatos üzemi teljesítményig). 80%, S6 ≥ 80%).

2023. július 1-től Az IE4 hatékonysági osztály kötelezővé vált a 2, 4 és 6 pólusú motoroknál, amelyek névleges teljesítménye 75 kW és 200 kW között van. , míg Az IE3 kötelező a 0,75 kW-tól 1000 kW-ig terjedő motorokhoz (kivéve az IE4 által lefedett 75-200 kW-os tartományt), valamint 8 pólusú motorokhoz 1000 kW-ig, fokozott biztonsági motorokhoz (Ex eb), lángálló motorokhoz (Ex ec, Ex d, Ex de, Ex t), fékmotorokhoz külső fékkel és teljesen zárt levegővel (TEAO) kivitelben.

Sok EU-n kívüli ország bevezette saját, az IE-besorolásokhoz igazított MEPS-rendszerét, amely lehetővé teszi a gyártók közötti egyszerű hatékonyság-összehasonlítást.

Miben különbözik az IE3 és az IE4 motortervezés?

Az IE3 és IE4 motorok nagyobb hatékonyságot érnek el az optimalizált belső kialakítás és a jobb vezető anyagok révén. Ez a nagyobb hatásfok csökkenti a motor névleges áramát bármely adott kilowatt névleges értéknél. A közvetlen (DOL) indítást igénylő alkalmazásokhoz az AC-3e felhasználási kategóriát kifejezetten az IE3/IE4 prémium hatásfokú motorokhoz fejlesztették ki, amely nagyobb teljesítményt nyújt, mint a szabványos AC-3 kategória, hogy alkalmazkodjon a potenciálisan megnövekedett bekapcsolási és indítási áramjellemzőkhöz.

A motor teljesítményigényének kiszámítása: az R.I.S.E megközelítés

A motor kiválasztása előtt meg kell határoznia az alkalmazás sebesség- és terhelési nyomaték jellemzőit. Az indukciós motorok jellemzően egysebességes gépek, ahol a szinkron fordulatszám a tápfrekvenciától és az állórész pólusszámától függ, a következőképpen számítva: Sebesség (rpm) = Frekvencia (Hz) x 60 / póluspár . Például egy négypólusú motor 50 Hz-es tápellátáson 1500 ford./perc szinkron fordulatszámot ad, jellemzően a tényleges teljes terhelési fordulatszám mellett. 2-4%-kal alacsonyabb a csúszás miatt [idézet: 8].

Változtatható sebességű hajtások (VSD) használatakor mindkét üzemi sebességet figyelembe kell venni, mivel ezek befolyásolják a hűtést és a csapágyválasztást. A fordulatszám-paraméterek meghatározása után a teljesítmény kiszámítható: Teljesítmény (kW) = fordulatszám (rpm) x nyomaték (Nm) / 9550 [idézet: 8].

Három alapvető terhelési nyomaték jellemző

• Állandó nyomaték: A terhelés viszonylag rögzített nyomatékot igényel az indítás és a menetsebességre gyorsítás után. A tipikus alkalmazások közé tartoznak a felvonók, emelők, szállítószalagok és térfogat-kiszorításos szivattyúk. A méretezés a menetsebességnél fennálló folyamatos nyomatékigényen alapul.
• Lineáris nyomaték: A nyomaték a fordulatszámmal arányosan változik. Az alkalmazások közé tartozik a papírfeldolgozás, a textilhengerlés és az extruderek. A méretezés a folyamatos terhelésen alapul, amely általában sebességnél történik.
• Változó (négyzetes) nyomaték: A nyomaték a fordulatszám négyzetével nő. Ez akkor fordul elő, ha gáz- vagy folyadéksúrlódásról van szó, például fúvóknál, ventilátoroknál és centrifugálszivattyúknál. Ezekben az alkalmazásokban jelentős energiamegtakarítás érhető el a motor fordulatszámának VSD-vel történő beállításával, nem pedig fojtószeleppel vagy tolószeleppel az áramlás szabályozására.

Üzemciklus-besorolás az IEC 60034-1 szerint

Az IEC 60034-1 tíz feladattípust határoz meg S1-től S10-ig. S1 (folyamatos szolgálat) állandó terhelés melletti működést jelez, elegendő ideig a termikus egyensúly eléréséhez. S3 (szakaszos időszakos szolgálat) , amely a környezetbarát tervezés hatálya alá tartozik, ha ≥80%, olyan indítási és fékezési periódusokkal történő működést jelent, amelyek nem befolyásolják jelentősen a fűtést. A munkaciklus pontos besorolása megakadályozza a túlméretezést és biztosítja, hogy a hőkapacitás megfeleljen a működési valóságnak.

Szálcsiszolt és kefe nélküli egyenáramú motorok alacsony feszültségű alkalmazásokhoz

A 60 V alatti, kis teljesítményű alkalmazásoknál a kefés és a kefe nélküli egyenáramú motorok közötti választás befolyásolja az élettartamot, a karbantartási követelményeket és a vezérlés bonyolultságát.

Szálcsiszolt egyenáramú motor jellemzői

A szálcsiszolt egyenáramú motorok állandó térmágneseket használnak az állórészben és az armatúra tekercseit a forgórészen, a kommutációt pedig a kommutátorszegmenseken csúszó kefék biztosítják. Ennek a rendszernek csak egyenfeszültségre van szüksége a működéséhez, és közvetlenül az akkumulátorhoz csatlakozik. A kefe típusú motoroknak azonban vannak fő korlátai: élettartama általában 1000 és 5000 óra között van , és a sebesség az általában 10 000 ford./perc alatt van . A nagyobb sebesség felgyorsítja a kefe és a kommutátor kopását a megnövekedett súrlódás, a kefe pattogása és az érintkezési felületeket erodáló ívelés révén.

Kefe nélküli DC motor előnyei

A kefe nélküli motorok megfordítják a konfigurációt: az állandó mágnesek forognak a forgórészen, miközben a tekercsek álló helyzetben maradnak. Az elektronikus vezérlő folyamatosan változtatja az állórész áramát a forgórész helyzete alapján, amelyet Hall-effektus eszközök, kódolók vagy vissza-EMF-érzékelés érzékel. Az élettartamot és a sebességet elsősorban a csapágyak korlátozzák 20 000 üzemóra és 50 000 ford./perc általános specifikáció . Két kommutációs módszer létezik: blokk-kommutáció, amelynek alacsonyabb a költsége, de nagyobb a nyomaték hullámzása; és szinuszos kommutáció, amely zökkenőmentes működést biztosít még alacsony fordulatszámon is, alkalmas precíziós pozicionálásra és szervo alkalmazásokhoz.

Öt trend az ultraalacsony feszültségű motorigény meghajtására

Ultra-alacsony feszültségű (ULV) motorok, amelyek meghatározása szerint a következő helyen üzemelnek ≤60V , a mobil robotika, a raktárrendszerek és a precíziós gyártás automatizálásának fejlődése által vezérelt, növekvő szegmenst képviselnek. Az iparági kutatók elemzése azt jelzi, hogy a piac bővülését öt egymáshoz közelítő tényező vezérli.

1. A mobilrobotika növekedése: A logisztikai, raktározási és ipari környezetekben alkalmazott AGV-k és AMR-ek kompakt, akkumulátoros mozgórendszereken alapulnak, amelyek egyensúlyban tartják a hatékonyságot, a nyomatékot és a biztonságot emberközpontú környezetben.
2. Raktárautomatizálás helyreállítása: Egy rövid távú beruházási visszaesést követően a raktárautomatizálás 2026-tól az előrejelzések szerint fellendülni fog, az AS/RS, az automatizált válogatás és a mobil robotika révén, amelyek egyre inkább függenek az ULV mozgási összetevőitől a biztonsági megfelelés és a kompakt integráció érdekében.
3. A félvezető gyártás bővítése: Az ostyakezelés és a fotolitográfiás alkalmazások megkövetelik az ULV motorok és meghajtók által biztosított pontosságot, megbízhatóságot és kompakt helyet. A tisztatér-megfelelőségre és az ultraalacsony vibrációra optimalizált termékek kritikusak ezekben az alkalmazásokban.
4. A kistengelyek automatizálásának növelése: Az OEM-ek automatizálják a kis alrendszereket, amelyeket korábban kézi vezérléssel hagytak, különösen a csomagolás és az elektronikai összeszerelés terén. Az ULV motorok moduláris, költséghatékony megoldásokat kínálnak az automatizált másodlagos tengelyek hozzáadásához.
5. Pneumatikus rendszerek cseréje: Az energiahatékonyság, a pontosság és a karbantartás pneumatikus korlátai az üzleti életet az ULV elektromos alternatívák felé tolják el életképes alkalmazásokban.

Csapágyválasztás és mechanikai szempontok

Az axiális és radiális erők közvetlenül befolyásolják a csapágy élettartamát. Nagy radiális erejű alkalmazásoknál a tengely méretezését is ellenőrizni kell. A két elsődleges csapágytípus eltérő tulajdonságokkal rendelkezik.

A szinterezett karmantyús csapágyak gazdaságosak, és alacsony csapágyterhelés mellett is folyamatos üzemre alkalmasak, de nem használhatók fordított üzemben, vákuum környezetben vagy forgó terhelés mellett. A golyóscsapágyak alacsony fordulatszámú, nagy fordulatszámú (10 000 ford./percig), folyamatos, irányváltó és start-stop működést tesznek lehetővé [idézet: 3].

Kiválasztási döntési mátrix alkalmazásonként

A következő mátrix a tipikus kisfeszültségű motoralkalmazásokat korrelálja az ajánlott motortípusokkal a terhelési jellemzők és az üzemeltetési követelmények alapján.

Az alacsony feszültségű motor kiválasztásához szükséges legfontosabb tudnivalók

A megfelelő alacsony feszültségű motor kiválasztása szisztematikus kiértékelést igényel, nemcsak az adattáblán található névleges értékek összeegyeztetésén. Három alapelvnek kell irányítania a folyamatot. Először is, a hatékonysági osztálynak való megfelelés nem alku tárgya : ellenőrizze, hogy a motor megfelel-e az Ön teljesítménytartományára vonatkozó regionális MEPS követelményeknek. Másodszor, igazítsa a motor jellemzőit a terhelés viselkedéséhez : számítja ki a tényleges nyomatékszükségletet a fordulatszám-tartományban, ahelyett, hogy alapértelmezetten túlméretezné. harmadik, vegye figyelembe a teljes életciklust : az IE4 motor vagy a kefe nélküli egyenáramú rendszer magasabb kezdeti költségét gyakran ellensúlyozza a működési élettartam alatti energiamegtakarítás. A mobil berendezéseket vagy precíziós tengelyeket érintő új automatizálási projekteknél az ultra-alacsony feszültségű kefe nélküli motorok jelentik az ipar fejlődésének irányát. Fix ipari terhelések esetén az IE3 és IE4 indukciós motorok változtatható sebességű hajtásokkal párosítva robusztus utat biztosítanak a hatékonysághoz és a szabályozási megfeleléshez.
